Análisis Químico
Denominación
  Base Zinc electrolítico con plomo Máximo 0.004 % y Cadmio Máximo 0.003%
Equivalente a Calidades S995 - S993 y S99 con Plomo hasta 0.004%
(Ref.ET-LAPR.01 Zinc Electrolitico en Lingotes de ARZINC S.A:)
  Máximo (%) Mínimo (%) Valor Medio (%)
  Aleantes
  Aluminio 0.42 0.38 0.40
  Impurezas
  Plomo 0.004 ---- ----
  Cadmio 0.003 ----- -----
  Silicio 0.025 ---- -----
  Hierro 0.003 ----- -----
  Estaño 0.025 ---- -----
  Cobre 0.006 ----- -----
  Sumatoria impurezas 0.001 ----- -----
  Aspecto físico Los lingotes deben tener una buena terminación superficial.
La superficie superior del lingote debe ser amplia y uniforme; sin rebordes
pronunciados, sin la presencia de grietas, en la zona de conos y parte
superior, y de oxido. dsadas


USOS: Proceso de galvanizado.

PRESENTACION:
Tipo: Lingote JUMBO.-
Peso del Lingote JUMBO Calidad N° 1: 1.000 Kg.-
Tolerancias admisibles: ± 100 Kg. (900 Kg. mínimo - 1100 Kg. máximo).-
Dimensiones aproximadas: 1.800 mm X 700 mm x 159 mm (ver Anexo I)

Identificación: El Lingote JUMBO está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos digitos), el Nº de la Fusión (tres dígitos) y el N° Correlativo del lingote (tres dígitos).- La base del Lingote JUMBO tiene estampado el Logo de Ar Zinc S.A.

Sobre una de las caras del frente (B x C) se le coloca la etiqueta adhesiva donde se indica el Nº de código del lingote de Arzinc S.A., el Nº de código del lingote SIDERAR S.A. (Prefijo "90" + Nº de cuatro dígito correlativo del 0001 al 9999), y el peso del lingote jumbo. En el mismo lateral se le hace una marca con pintura de color rojo y negro.

MUESTREO Y ANALISIS: Se extraen muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un mínimo de 1 a un máximo de 7 moldes por colada. Las muestras de las coladas de aleación se analizan vía Espectrografía o vía Absorción Atómica.-
Los resultados químicos analíticos de cada Lingote JUMBO se detallan en el Certificado de Análisis correspondiente emitido durante el despacho

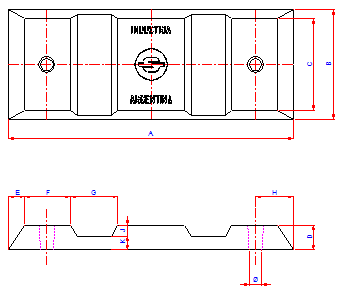

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE JUMBO CALIDAD N° 1


Cota

Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A 1800 E 100 J 70
B 700 F 290 K 89
C 590 G 300 Ø 91
D 159 H 190 Peso medio: 1000Kg


Análisis Químico
Denominación
  Base Base
  Máximo (%) Mínimo (%) Valor Medio (%)
  Aleantes
  Aluminio 0.52 0.48 0.50
  Antimonio 0.11 0.07 0.09
  Impurezas
  Plomo 0.004
  Cadmio 0.003
  Silicio 0.025
  Hierro 0.006
  Estaño 0.001
  Cobre 0.003
  Sumatoria impurezas 0.030
  Aspecto físico aspecto fisico aa


USOS: Proceso de galvanizado.

PRESENTACION:
Tipo: Lingote JUMBO.
Peso del Lingote JUMBO Calidad N° 2: 1.000 Kg.
Tolerancias admisibles: ± 100 Kg. (900 Kg. mínimo - 1100 Kg. máximo).
Dimensiones aproximadas: 1.800 mm X 700 mm x 159 mm (ver Anexo 1)

Identificación: El lingote JUMBO está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote JUMBO. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos dígitos), N° de la Fusión (tres dígitos) y el N° correlativo del lingote (tres dígitos). La base del lingote JUMBO tiene estampado el Logo de Ar Zinc S.A..

MUESTREO Y ANALISIS: Se extraen muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un mínimo de 1 a un máximo de 7 moldes por colada. Las muestras de las coladas de aleación se analizan vía Espectrografía o vía Absorción Atómica.- Los resultados químicos analíticos de cada Lingote JUMBO se detallan en el Certificado de Análisis correspondiente emitido durante el despacho.

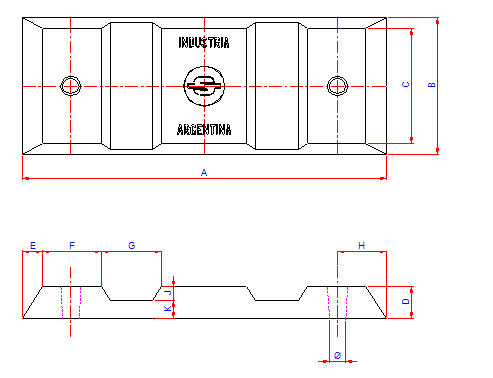

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE JUMBO CALIDAD N° 2

Cota

Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A a111 E 100 J 70
B 700 F 290 K 89
C 590 G 300
Ø
 91
D 159 H 190 Peso: 1000Kg. ± 100 Kg


Análisis Químico
Denominación
  Base Zinc Electrolítico Calidad S - 995 o S - 993 (ref. ET- LA.PR.01) o Calidad Special High Grade (ref. ASTM B 6.87).
  Máximo (%) Mínimo (%)
  Zinc   99,99
  Impurezas
  Aluminio 0,010
  Antimonio 0,005
  Plomo 0,003
  Cadmio 0,003
  Hierro 0,003
  Estaño 0,002
  Cobre 0,002
  Aspecto físico Los lingotes deben tener una buena terminación superficial.La superficie superior del lingote debe ser limpia y uniforme; sin rebordes pronunciados, sin la presencia de grietas en zona de conos, y sin de óxido superficial.

USOS: Proceso de galvanizado y aleaciones.

PRESENTACION:
Tipo: Lingote JUMBO.-
Peso del Lingote JUMBO Calidad Zinc Puro: 1.000 Kg.-
Tolerancias admisibles: -50 Kg. / + 80 Kg. (950 Kg. mínimo - 1080 Kg. máximo).-
Dimensiones aproximadas: 1.800 mm X 700 mm x 159 mm (ver Anexo I).-
Identificación: El lingote JUMBO está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote JUMBO. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos dígitos), N° de la Fusión (tres dígitos) y el N° correlativo del lingote (tres dígitos).
La base del lingote JUMBO tiene estampado el Logo de Ar Zinc S.A..
Sobre una de las caras del frente (B x C) se le coloca la etiqueta adhesiva donde se indica el Nº de código del lingote de Ar Zinc S.A., el Nº de código del lingote SIDERAR S.A. (Nº de cuatro dígito correlativo del 0001 al 9999), y el peso del lingote jumbo. En el mismo lateral se le hace una marca de color azul con la leyenda ZP.

MUESTREO Y ANALISIS: Se extraen muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un mínimo de 1 a un máximo de 7 moldes por colada. Las muestras de las coladas de aleación se analizan vía Espectrografía o vía Absorción Atómica.-
Los resultados químicos analíticos de cada Lingote JUMBO se detallan en el Certificado de Análisis correspondiente emitido durante el despacho.

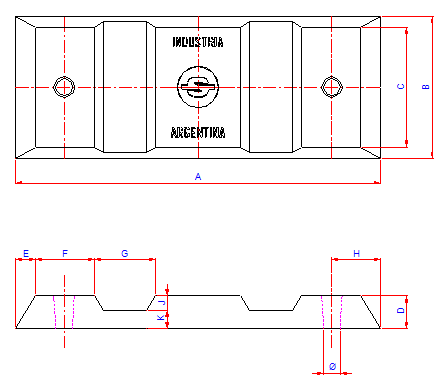

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE DE ZINC PURO DE TIPO JUMBO


Cota

Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A a E   J
B   F   K
C   G
Ø

D   H


Análisis Químico
Denominación
  Base
  Máximo (%) Mínimo (%)
  Aleantes
  Aluminio (Al) 0.47 0.43
  Plomo (Pb)
B1 0.11
  Impurezas
  Cadmio (Cd) 0.02
  Cobre (Cu) 0.002
  Hierro (Fe) 0.01
  Estaño (Sn) 0.002 f2df
  Zinc (Zn) Diferencia
  Aspecto físico


USOS: Proceso de galvanizado.

PRESENTACION:
Tipo: JUMBO (Plano Molde 13-4-1-362 / Rev 0 - Plano Lingote 13-4-1-364 / Rev 0).
Peso del Lingote Calidad McA: 1000 Kg.
Tolerancias admisibles: : ? 150 Kg. (850 Kg. mínimo - 1150 Kg. máximo).
Dimensiones aproximadas: : 1310 mm X 440 mm x 310 mm (ver Anexo I).
Identificación: El lingote JUMBO McA está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote JUMBO. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos dígitos), el N° de la Fusión (tres dígitos) y el N° correlativo del lingote (tres dígitos).
La base del lingote JUMBO tiene estampado el Logo de Ar Zinc S.A..
Sobre uno de las caras del frente se marcará con una franja de color AZUL.

MUESTREO Y ANALISIS: Se extraen dos (2) muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un máximo de siete (7) moldes por colada.
Las muestras de las coladas de aleación se analizan vía Espectrografía (Análisis de rutina) o vía Absorción Atómica (Análisis alternativo o de control).
Los resultados químicos analíticos de cada lingote jumbo se detallan en el Certificado de Análisis correspondiente emitido durante el despacho.

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE JUMBO CALIDAD McA


Cota sadsd

 Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A 1310 E 205 J 86º
B 440 G 200 K 600
C 400 H 460 L 1310
D 310 I 1270 M 80


Análisis Químico
Denominación
  Base Zinc Electronico con Plomo hasta 0.004% y Cadmio hasta 0.02%
Equivalentes a calidades S995-S993 y S99 con plomo Maximo 0.004%
(ref ET-LA.PR.01 Zinc Electronico en lingotes de ARZINC)
  Máximo (%) Mínimo (%)
  Aleantes
  Aluminio (Al) 0.47 0.43
  Antimonio (Sb) 0.095 0.075
  Impurezas
  Plomo (Pb) 0.004
  Cadmio (Cd) 0.002
  Cobre (Cu) 0.002
  Hierro (Fe) 0.01
  Estaño (Sn) 0.002
 Zinc (Zn) Diferencia
  Aspecto físico Los lingotes deben tener una buena terminación superficial.
La superficie superior del lingote debe ser amplia y uniforme; sin rebordes
pronunciados, sin la presencia de grietas, en la zona de conos y parte
superior, y de oxido.

USOS: Proceso de galvanizado.

PRESENTACION:
Tipo: Lingote JUMBO (Plano Molde 13-4-1-362 / Rev 0 - Plano Lingote 13-4-1-364 / Rev 0).
Peso del Lingote JUMBO Calidad McD: 1.000 Kg.
Tolerancias admisibles: ± 150 Kg. (850 Kg. mínimo - 1150 Kg. máximo).
Dimensiones aproximadas: 1310 mm X 440 mm x 310 mm (ver Anexo I).

Identificación: El lingote JUMBO McD está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote JUMBO. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos dígitos), el N° de la Fusión (tres dígitos) y el N° correlativo del lingote (tres dígitos).
La base del lingote JUMBO tiene estampado el Logo de Ar Zinc S.A..
Sobre una de las caras del frente se marcará con una franja de color AMARILLA.
MUESTREO Y ANALISIS: Se extraen dos (2) muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un máximo de siete (7) moldes por colada.
Las muestras de las coladas de aleación se analizan vía Espectrografía (Análisis de rutina) o vía Absorción Atómica (Análisis alternativo o de control).
Los resultados químicos analíticos de cada lingote jumbo se detallan en el Certificado de Análisis correspondiente emitido durante el despacho.

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE JUMBO CALIDAD McD


Cota sadsd

 Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A ass E 205 J 86º
B 440 F 200 K 660
C 400 G 460 L 1310
D 310 H 1270 M 80


Análisis Químico
Denominación
  Base Zinc Electrolítico Calidad S-995 o S-993

(ref. ET- LA.PR.01) o Calidad Special High Grade (ref. ASTM B 6.87)

  Máximo (%) Mínimo (%)
Aleantes
  Aluminio (Al) 0.55
0.45
  Antimonio (Sb) 0.6
0.04
Impuresas
  Plomo (Pb) 0.01
  Cadmio (Cd) 0.0075
  Cobre (Cu) 0.002
  Hierro (Fe) 0.01
  Estaño (Sn) 660
  Zinc (Zn) 1310
  Aspecto físico Los lingotes deben tener una buena terminación superficial.
La superficie superior del lingote debe ser amplia y uniforme; sin rebordes
pronunciados, sin la presencia de grietas, en la zona de conos y parte
superior, y de oxido.


USOS: Proceso de galvanizado y aleaciones.
PRESENTACION:
Tipo: Lingote JUMBO (Plano Molde 13-4-1-362 / Rev 0 - Plano Lingote 13-4-1-364 / Rev 0).-
Peso del Lingote JUMBO Calidad B: 1.000 Kg.-
Tolerancias admisibles: ±150 Kg. (850 Kg. mínimo - 1150 Kg. máximo)
Dimensiones aproximadas: 1310 mm X 440 mm x 310 mm (ver Anexo I).
Identificación: El lingote JUMBO B está identificado con el N° de Código de Ar Zinc S.A., de ocho dígitos, estampado sobre la cara superior del lingote JUMBO. El N° de Código está formado por la secuencia del N° del Año Ejercicio (dos últimos dígitos), el N° de la Fusión (tres dígitos) y el N° correlativo del lingote (tres dígitos). La base del lingote JUMBO tiene estampado el Logo de Ar Zinc S.A..
Sobre uno de las caras del frente se marcará con una franja de color ROJA.
MUESTREO Y ANALISIS: Se extraen dos (2) muestras representativas de la aleación durante las operaciones de colado, correspondientes al llenado de un máximo de siete (7) moldes por colada.
Las muestras de las coladas de aleación se analizan vía Espectrografía (Análisis de rutina) o vía Absorción Atómica (Análisis alternativo o de control).
Los resultados químicos analíticos de cada lingote jumbo se detallan en el Certificado de Análisis correspondiente emitido durante el despacho.

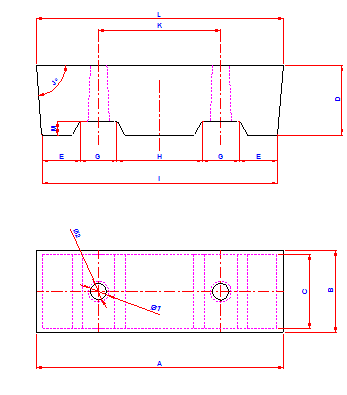

ANEXO I: DIMENSIONES APROXIMADAS DEL LINGOTE JUMBO CALIDAD B


Cota sadsd

 Valor Medio (mm) Cota Valor medio
(mm) 		Cota Valor Medio
(mm)
A 1310 E 205 J 86º
B 440 F 200 K 660
C 400 G 460 L 1310
D 310 H 1270 M 80
